Carichi da ingranaggi cilindrici

Forze tangenziale, radiale e assiale per denti diritti o elicoidali.. Il calcolo utilizza i dati inseriti dall'utente.

Schema tecnico e significato delle grandezze

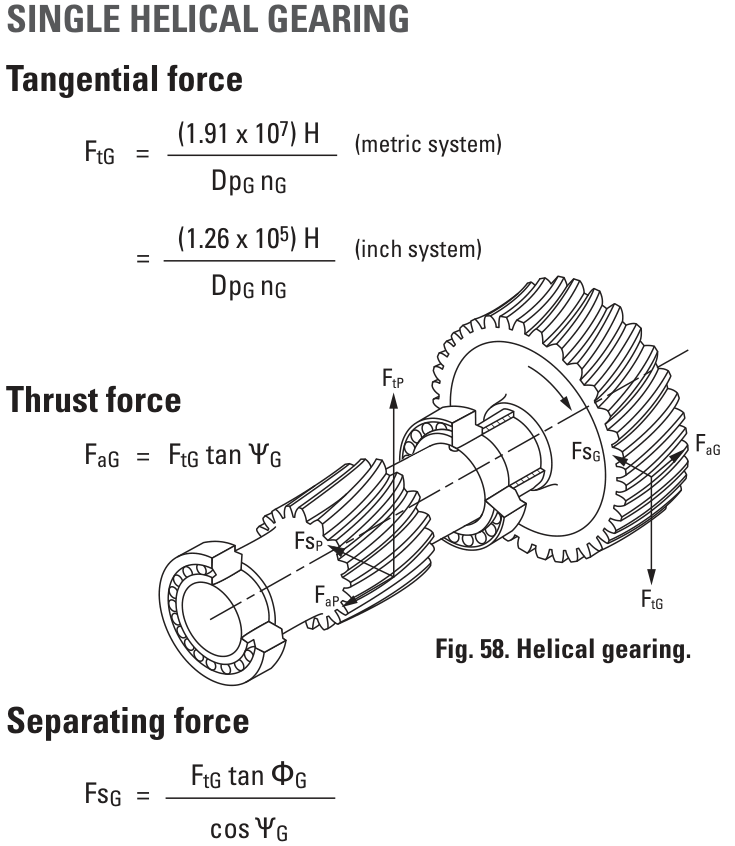

Ingranaggi elicoidali con forze tangenziali, assiali e separatrici — Ft = forza tangenziale; Fa = forza assiale; Fs nello schema corrisponde alla forza radiale Fr del calcolatore. P e G distinguono pignone e ruota. I versi dipendono da rotazione e mano dell’elica.

Sostituisci i valori di esempio con i dati della tua applicazione. I risultati si aggiornano mentre compili.

Dati applicativi

Potenza trasmessa

Velocità

rpm

Diametro primitivo d

Angolo di pressione normale α

Angolo elica β (0 per denti diritti)

Ft = 2T/d; Fa = Ft tan β; Fr = Ft tan α / cos β. Risultati in modulo: versi da determinare secondo mano dell’elica, rotazione e organo motore. Non include urti o fattori di servizio.

Risultati

Coppia190,986 N m

Forza tangenziale Ft2387,324 N

Forza radiale Fr899,567 N

Forza assiale Fa639,682 N

Report

Il tuo report tecnico.

Riferimenti facoltativi. Il PDF include dati, risultati e schemi con logo e filigrana MaVecotech.

Azienda / progettoRiferimentoNote

Torna agli strumenti

Avvertenza tecnica. I risultati sono valori indicativi per valutazioni preliminari. Devono essere verificati e validati da un ufficio di progettazione, considerando condizioni reali di esercizio, tolleranze, materiali, sicurezza e indicazioni del costruttore.
