Verifica preliminare cavitazione

Confronto tra NPSH disponibile e richiesto, espresso in pressione.. Il calcolo utilizza i dati inseriti dall'utente.

Schema tecnico e significato delle grandezze

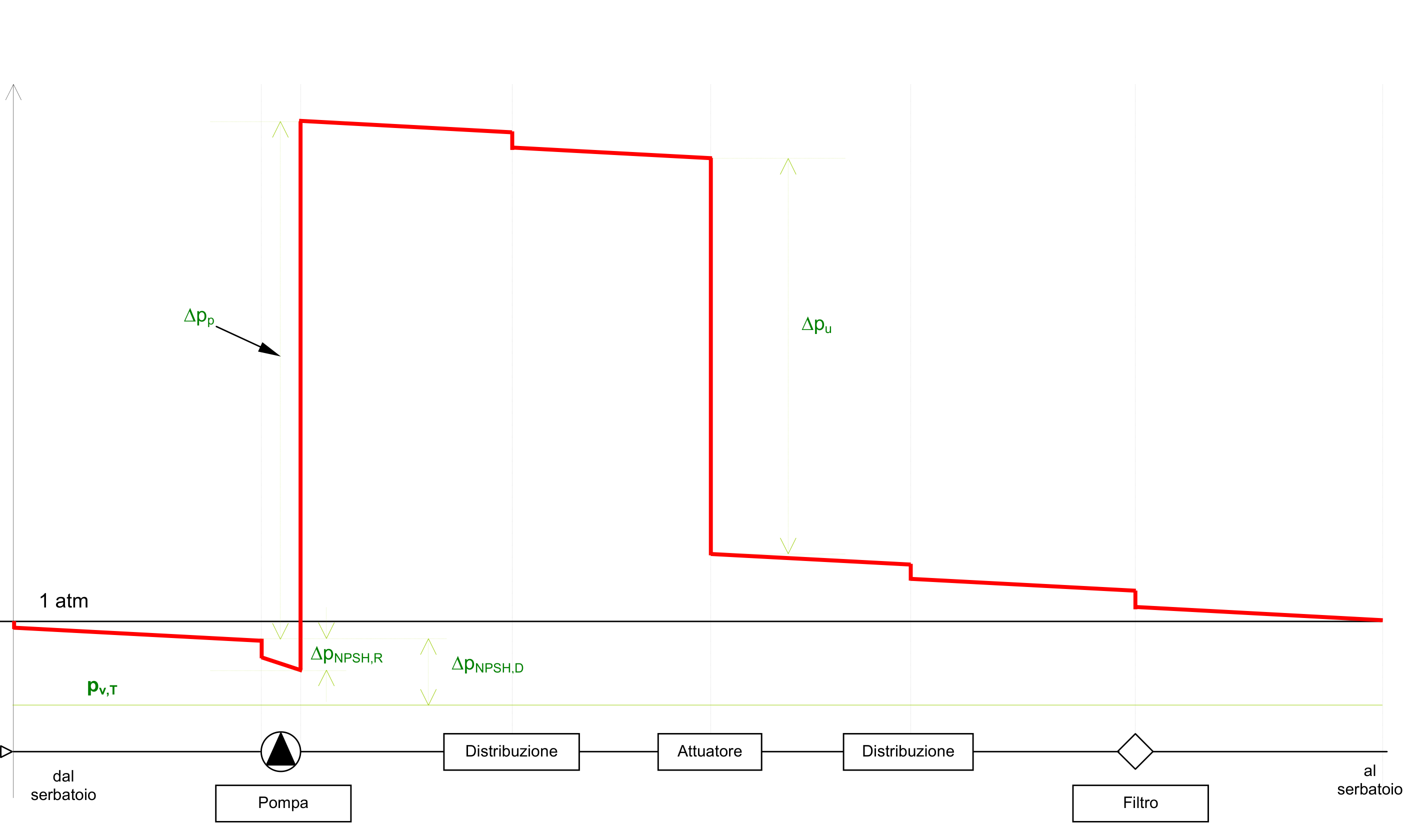

Andamento della pressione lungo un circuito oleodinamico — Δpp = incremento di pressione della pompa; Δpu = salto utile sull’attuatore; pv,T = pressione di vapore. NPSH,D e NPSH,R indicano disponibile e richiesto. Le discese lungo le linee e nei componenti rappresentano perdite. Diagramma qualitativo, non aggiornato dai dati inseriti.

Sostituisci i valori di esempio con i dati della tua applicazione. I risultati si aggiornano mentre compili.

Dati applicativi

Pressione assoluta serbatoio

bar assoluti

Quota serbatoio sopra pompa (negativa se sotto)

Densità fluido

kg/m³

Perdite aspirazione

bar

Pressione di vapore alla temperatura di esercizio

bar assoluti

NPSH richiesto espresso in pressione

bar

Δp disponibile = p serbatoio + ρgz − perdite − p vapore. Confrontare con il dato della pompa alla portata e temperatura reali. Se il costruttore fornisce NPSH in metri, convertirlo con ρgH/100000.

Risultati

NPSH disponibile1,006 bar

NPSH richiesto0,300 bar

Margine0,706 bar

ConfrontoDisponibile > richiesto: verificare margine di progetto
