Reazioni dei supporti

01 Imposta i dati02 Leggi i risultati03 Scarica il PDF

Report di calcolo · 07/10/2026

Strumento Tecnico

Reazioni dei supporti

Ripartizione di un carico radiale concentrato su due supporti.. Il calcolo utilizza i dati inseriti dall'utente.

Schema tecnico e significato delle grandezze

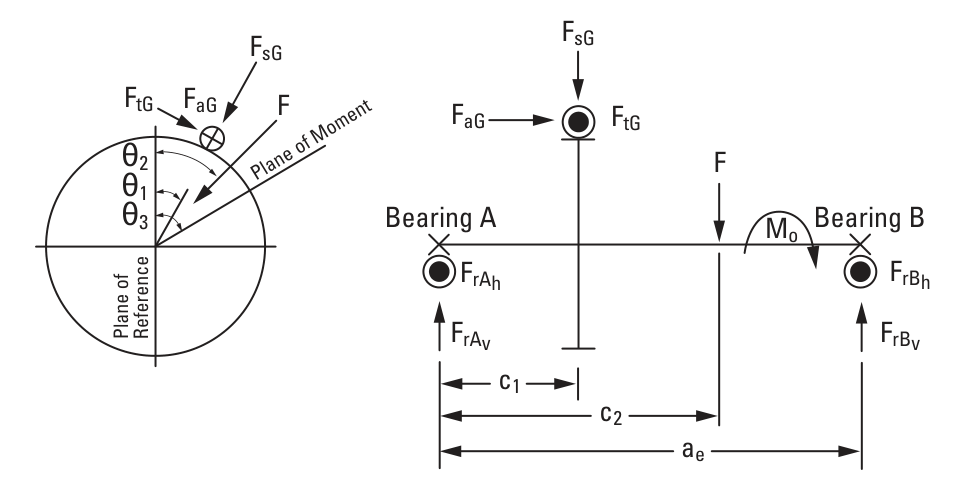

Albero con due supporti, carichi e reazioni — A e B sono i supporti; ae corrisponde all’interasse L. x è la distanza del carico F dal supporto A. Lo schema mostra il caso generale: questo calcolatore considera una sola forza radiale in un piano, senza momento applicato.

Sostituisci i valori di esempio con i dati della tua applicazione. I risultati si aggiornano mentre compili.

Dati applicativi

Interasse supporti L

Posizione carico x da A

Forza radiale F (verso il basso positiva)

Modello statico con albero su due appoggi, un carico e peso proprio escluso. x può essere negativo o maggiore di L per carichi a sbalzo. RA = F(L−x)/L; RB = Fx/L. Per più forze applicare la sovrapposizione in ogni piano.

Risultati

Reazione A7200,000 N

Reazione B4800,000 N

Somma reazioni12.000,000 N

Report

Il tuo report tecnico.

Riferimenti facoltativi. Il PDF include dati, risultati e schemi con logo e filigrana MaVecotech.

Azienda / progettoRiferimentoNote

Torna agli strumenti

Avvertenza tecnica. I risultati sono valori indicativi per valutazioni preliminari. Devono essere verificati e validati da un ufficio di progettazione, considerando condizioni reali di esercizio, tolleranze, materiali, sicurezza e indicazioni del costruttore.
